Gương Mini Leica

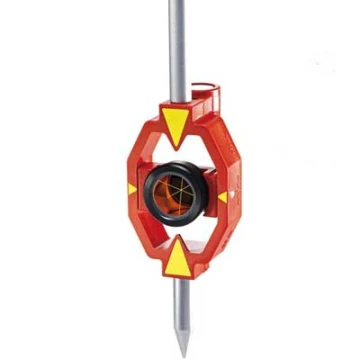

Gương mini Leica là một loại phụ kiện quan trọng trong công tác đo đạc, phù hợp với tất cả dòng máy toàn đạc điện tử như Leica, Nikon, Topcon, Sokkia. Được thiết kế nhỏ gọn và tiện lợi, gương mini Leica là khối lăng kính mini lục giác tinh xảo.

1. Thiết kế và cấu tạo của gương:

• Quả gương nhỏ gọn với khung giữ gương bền bỉ, làm bằng nhựa PVC.
• Quả gương có dạng lăng kính mặt ngoài phẳng và phía sau dạng chụm giống đỉnh kim tự tháp.

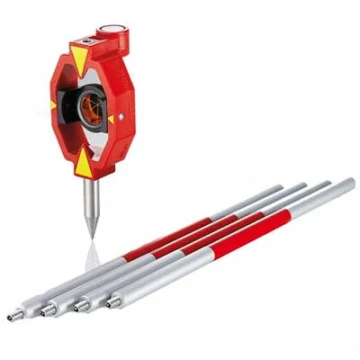

• Gương mini Leica có 5 đốt nối, trong đó đốt gương ngắn nhất là đầu nhọn hình viên đạn, giúp xác định chính xác điểm cần đo.
• Các đốt nối làm bằng thép không gỉ và sơn các vạch màu trắng-đỏ để thuận lợi cho việc quan sát và định vị gương.

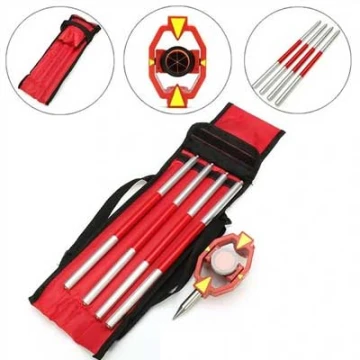

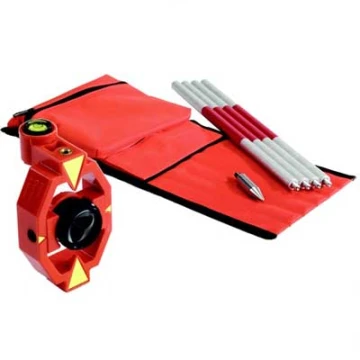

• Đi kèm với gương gồm một lắp chụp gương và một túi chuyên dụng để đựng khi di chuyển.

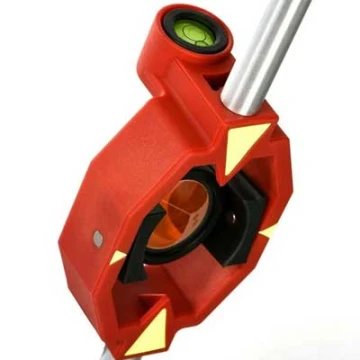

• Thiết kế bọt thuỷ ở ngay mặt trên của khung gương giúp người đi gương cân bằng gương mini dễ dàng và chính xác nhất.
• Quả gương có thể điều chỉnh góc độ lên xuống để hướng về trạm máy.

2. Tính năng của gương mini Leica

• Độ Chính Xác Cao: Gương mini Leica đảm bảo độ chính xác cao trong quá trình đo đạc.
• Dễ Tháo Lắp và Tùy Chỉnh Độ Cao: Gương mini có khả năng tháo lắp và tùy chỉnh độ cao theo nhu cầu của người dùng.
• Hằng Số Gương: Thông thường, gương mini Leica có hằng số gương là +17.5mm, quan trọng cho việc tính toán khoảng cách.

3. Nguyên lý làm việc

• Khi máy toàn đạc ngắm đến tâm của gương mini Leica và đo, tín hiệu sẽ được truyền từ máy toàn đạc tới gương và truyền ngược lại máy toàn đạc sau khi khúc xạ. Đường đi tín hiệu là song song nhau.
• Khoảng cách từ gương đến máy được tính toán dựa vào thời gian phát và thu tín hiệu, với tốc độ phát gần bằng tốc độ ánh sáng.

4. Ứng dụng thực tế của gương mini Leica

Gương mini Leica được sử dụng trong các công tác đo đạc, đặc biệt là định vị các hạng mục đòi hỏi độ chính xác cao như bulông, tim, trục nhà, làm cầu, làm đường và nhiều công việc khác. Cụ thể hơn:

• Đo Khoảng Cách Chính Xác: Gương mini được sử dụng để xác định khoảng cách chính xác giữa máy toàn đạc và các điểm đo. Điều này đặc biệt hữu ích trong xây dựng cầu đường và các công trình yêu cầu độ chính xác cao.

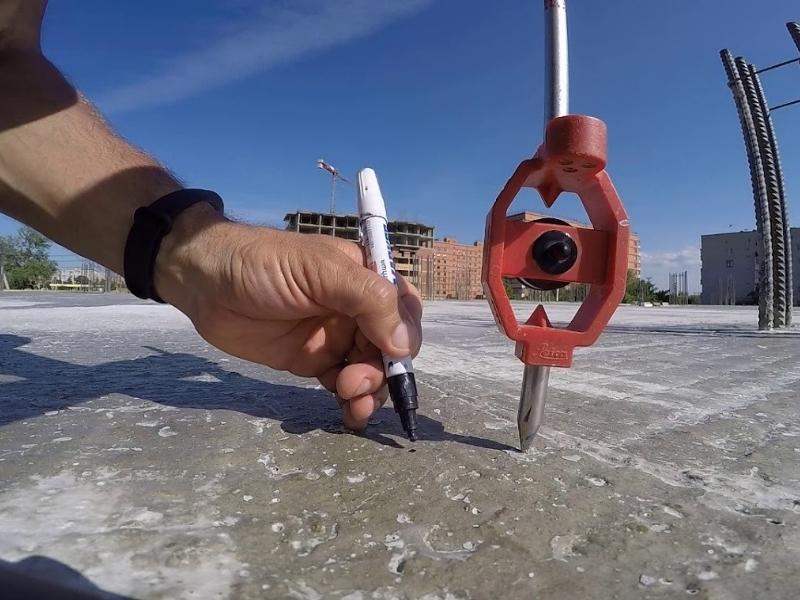

• Định Vị Điểm Chính Xác: Công cụ này giúp xác định vị trí chính xác của các điểm cần đo, bao gồm các hạng mục quan trọng như bulông, tim, và trục nhà.
• Đo Độ Cao: Gương mini Leica cũng có thể được sử dụng để đo độ cao giữa các điểm khác
